Сделали и установили скег

Август 12, 2016 by Max - Комментариев нет


свареный стальной скег

Изготовивли скег (это такой выступ в подводной части перед пером руля, выполняющий наполовину гидродинамические, наполовину защитные функции) и смонтировали его на лодке.

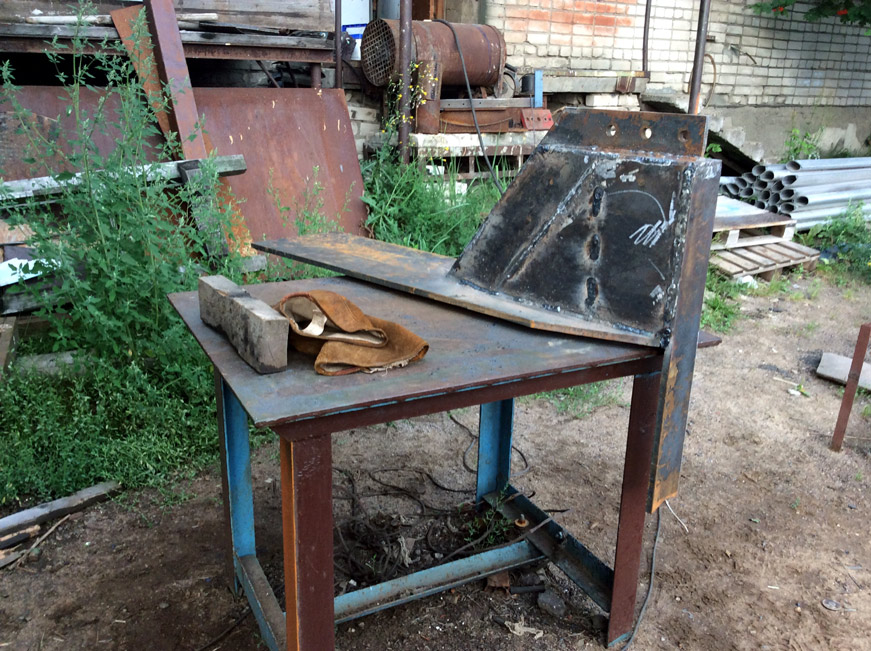

2. Конструкция тяжеленная- основные части- из листа стали толщиной 16 мм:

skeg2

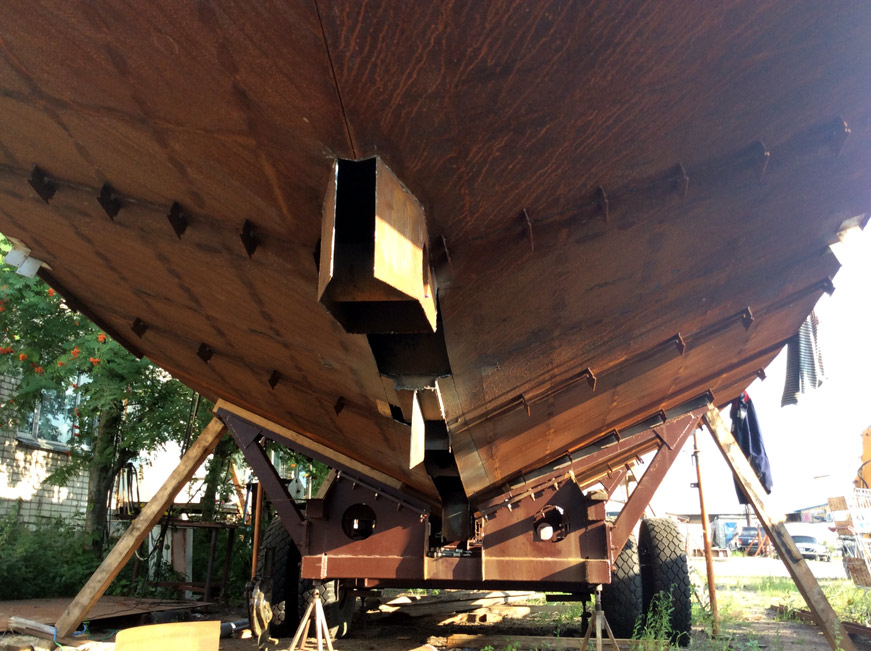

3. Это обтекатель тоннеля кормовой подрульки:

тоннель кормовой подрульки

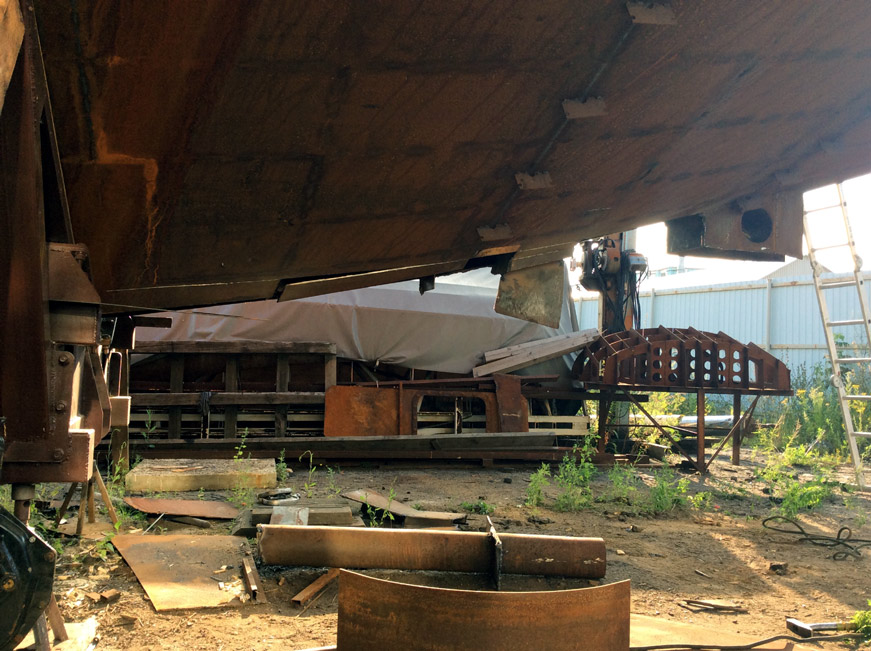

4. Он же, вид сбоку:

skeg4



5.  Скег является продолжением обтекателя подрульки вниз:

примерка пера руля

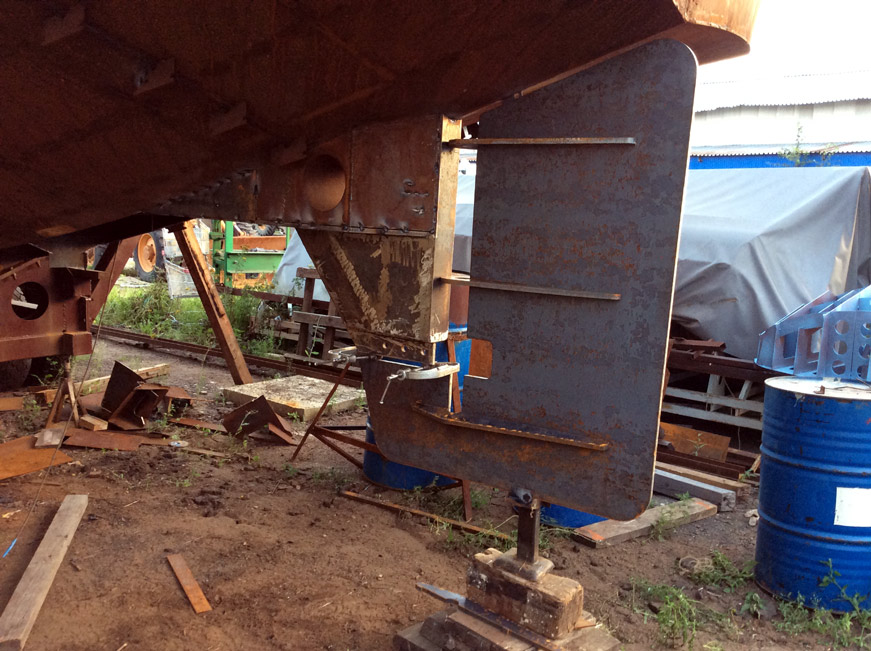

6. Также притащили и приставили перо руля. Перо руля — тоже из листа 16мм. Плюс нервюры.  Весьма нееподъёмное:

skeg6

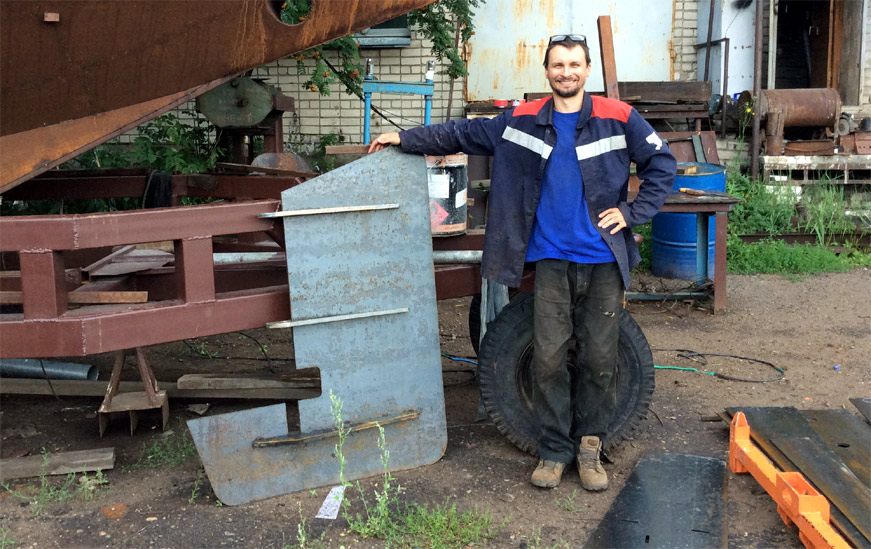

7. Для понимания размеров- я:

rudder перо руля

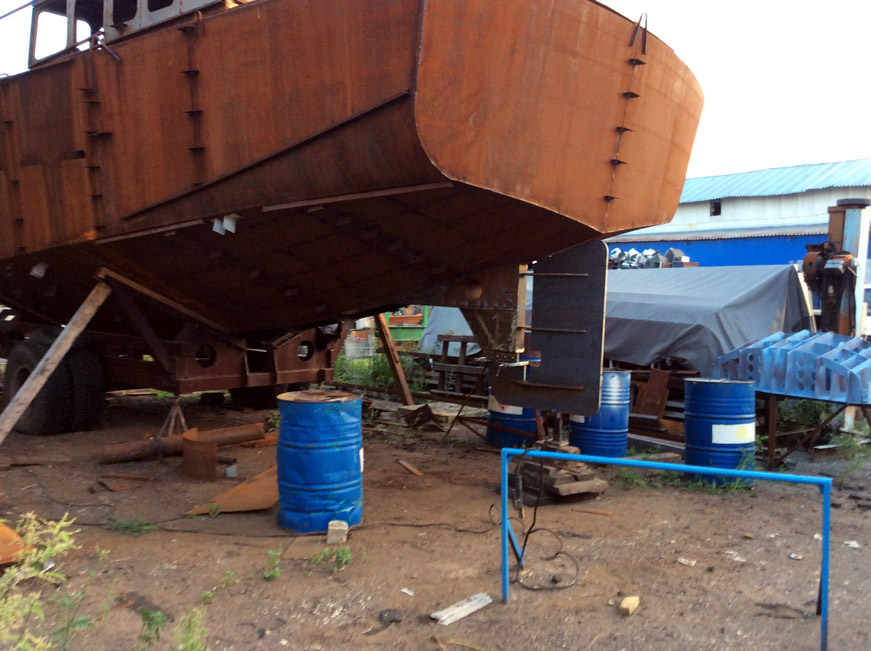

8.

skeg7

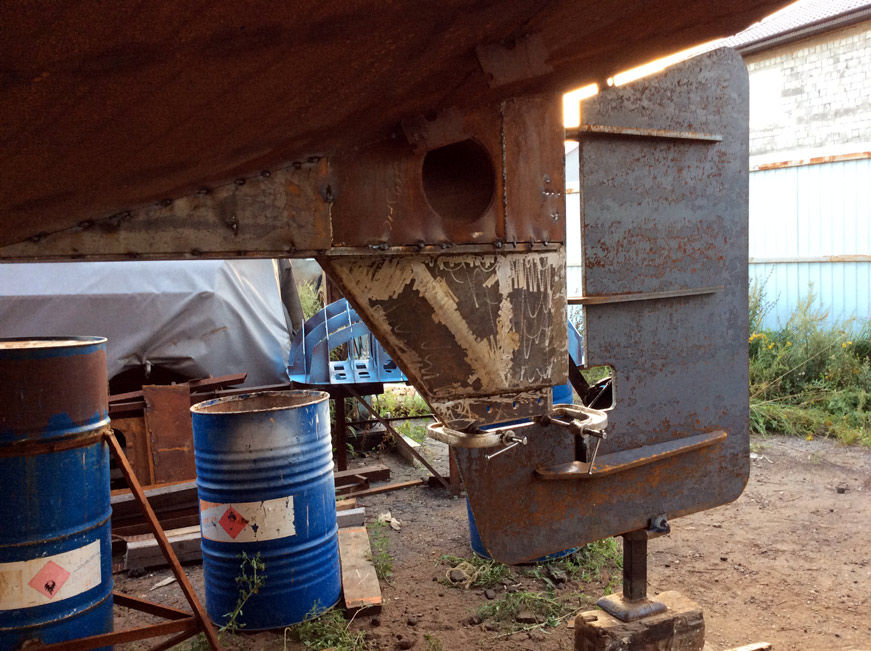

9.

стальное перо руля  яхты
