А как работает Bullflex ?

Январь 30, 2014 by Max - 46 комментариев

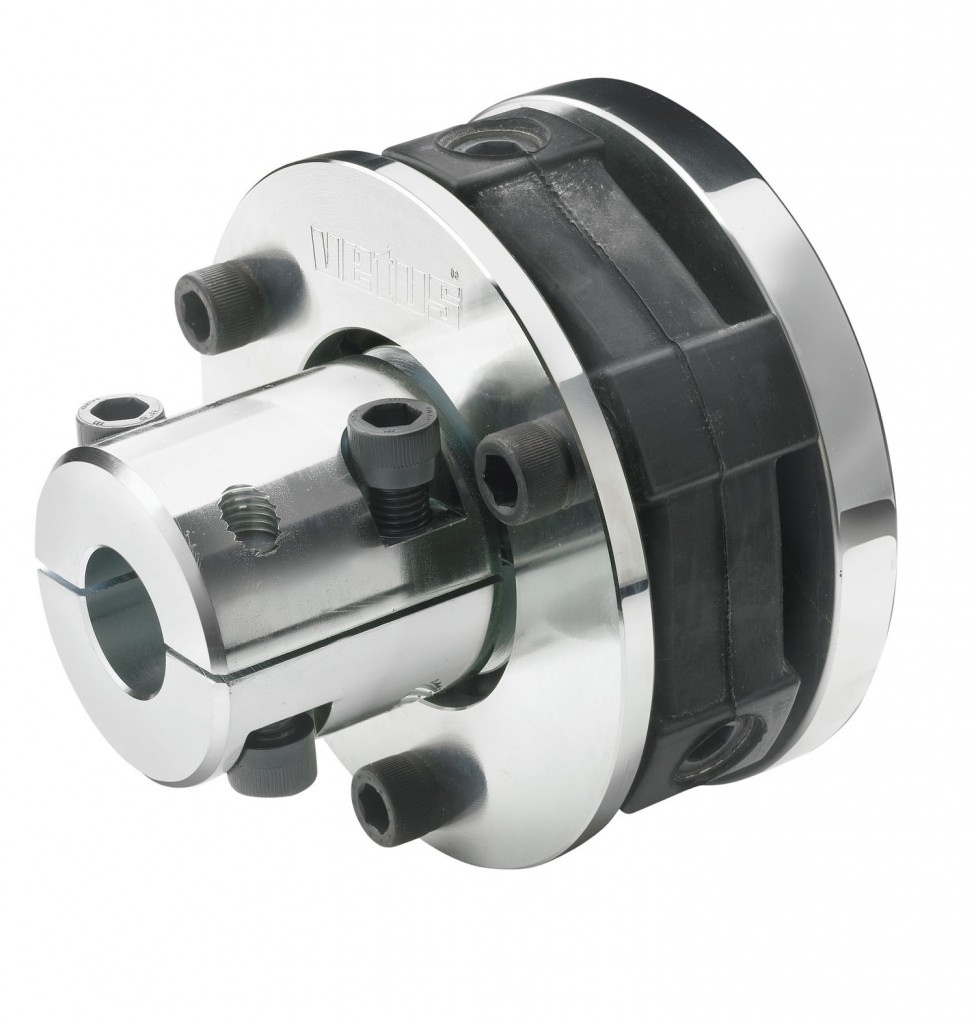

bullflex-2

Собственно, вопрос то казался простым пока был не задан.

Имеем резинку сквозь которую проходят болты (я то думал что они не сквозные):



bullflex-1



И имеем чертеж из пдфника:



bullflex-4



Правильно ли я понимаю, что болты сплющивают резинку, она расширяется и прижимается к центральной байде и за счет силы трения крутит эту центральную байду, которая уже обжимает вал? А что это за шпенечки обозначенные номером 3 на чертеже? Они для чего? Чтобы осевую нагрузку воспринимать? Не хиловаты? И если я прав, то сама резинка- это просто резинка, каких можно наделать много-много и менять их хоть каждый день. Но если все так просто то зачем на резинке отформованы наплывы под болты? Чисто для усиления?







bullflex-3
