Обзор люков и иллюминаторов Crafsman Marine, New Found Metals и Windowtech

Октябрь 14, 2014 by Max - 28 комментариев


porthole-craftsmanmarine-11

Купил на пробу пару люков и пару иллюминаторов разных производителей. Под катом- почти полсотни фоток.

Иллюминатор Craftsman Marine

Ссылка на производителя: http://www.craftsmanmarine.com/ Покупал у Дениса Сотскова в Подмосковье — его сайт http://td-power.net/  — он торгует не только китайскими судовыми дизелями (я у него брал дизель TDME-4105C), но и продукцией КрафтсманМарин).

2. И люки и илюминаторы имеют в комплекте бумажный шаблон с разметкой для резки отверстий:

porthole-craftsmanmarine-13



3. Илюминатор имеет открывающее стекло  без рамы. К петлям оно приделано пластиковыми заплавленными «заклепками»:

porthole-craftsmanmarine-12

4. Вид иллюминатора Крафтсман Марин с внешней стороны:

porthole-craftsmanmarine-10

5. Пластиковая задрайка. На вид и на ощупь при закрывании- добротная:

porthole-craftsmanmarine-09

6. в комплекте идет противонасекомная сетка

porthole-craftsmanmarine-08

7.

противомоскитная сетка илюминатор craftsman marine

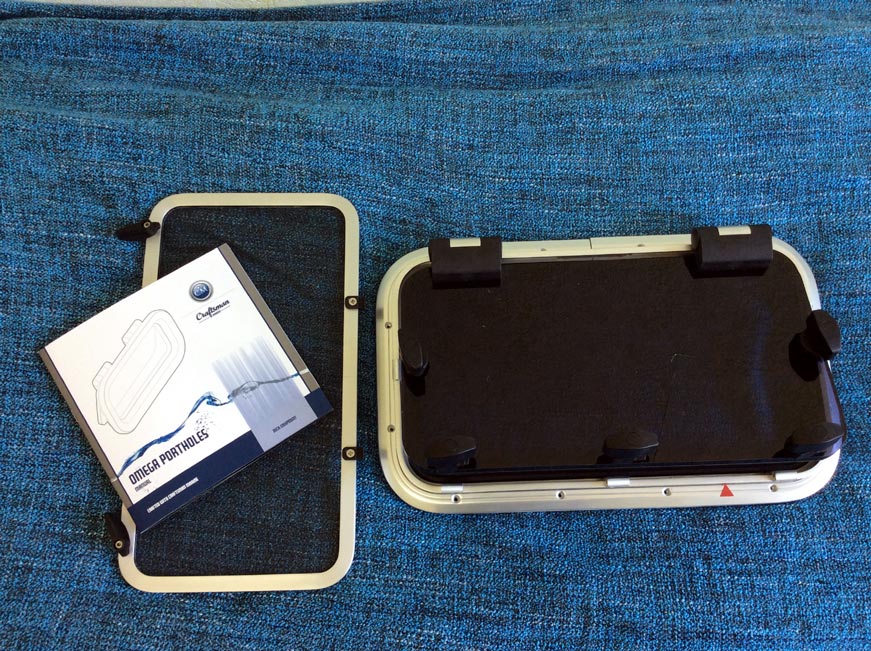

8.

porthole-craftsmanmarine-06

9.

porthole-craftsmanmarine-05

10. Стекло с обоих сторон закрыто вощеной бумагой, которую надо отдирать после завершения работ в лодке. Наверное полезная фича.

porthole-craftsmanmarine-04

11.

porthole-craftsmanmarine-03

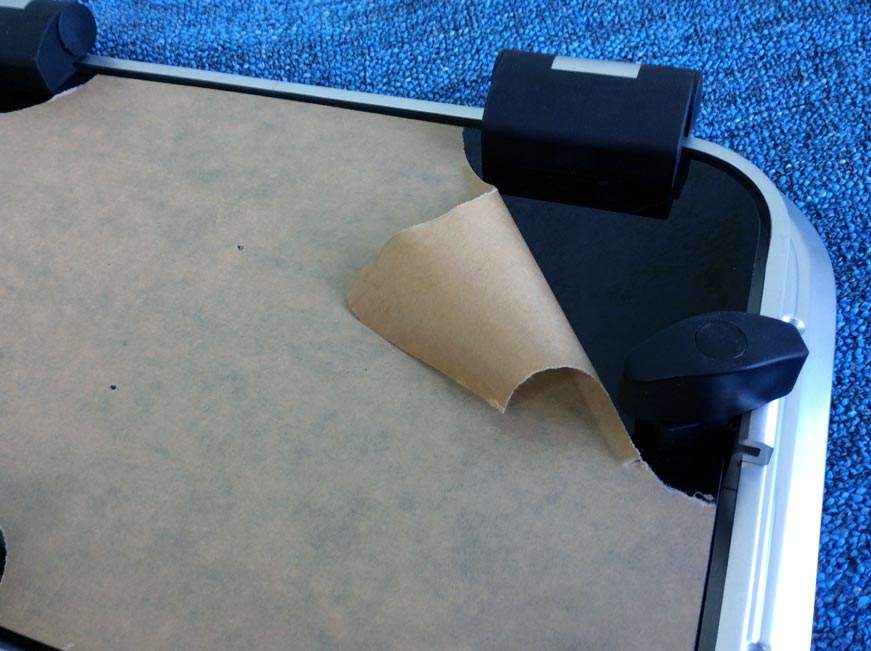

12.

porthole-craftsmanmarine-02

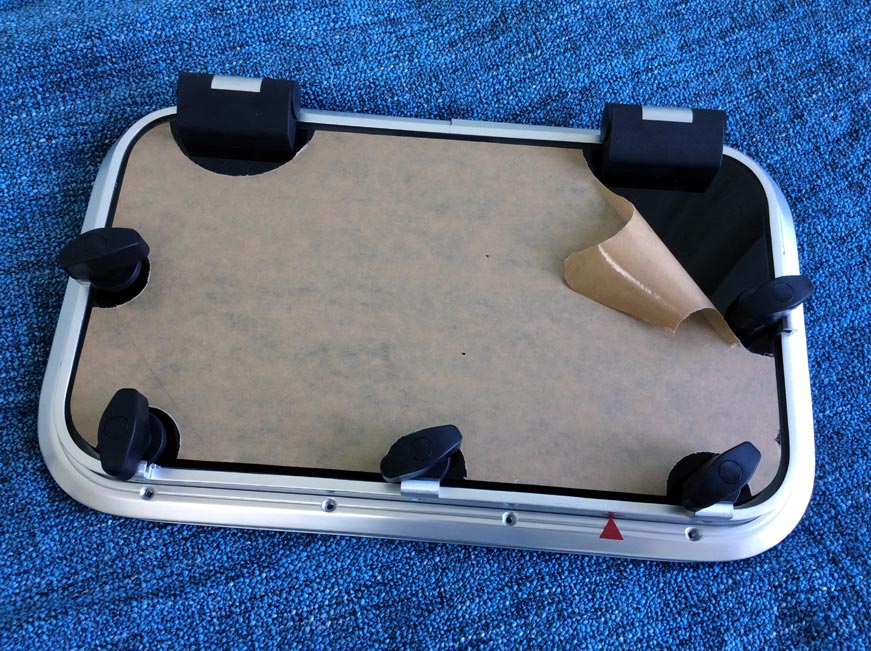

13.

porthole-craftsmanmarine-01

14.  Илюминатор открывается вовнутрь лодки. Петли меют несколько (кажется 4 или 5) фиксированных положений в которых удерживается стекло

илюминатор craftsman marine



Качество мне понравилось. Ценник очень гуманный на фоне прочих- порядка 10 тысяч рублей за штучку. Из минусов- отсутствие рамы стекла, отсутствие штормовой крышки))



Палубный люк Craftsman Marine

15. Это маленький лючок- например для туалета

палубный люк craftsman marine

16. Петли

hatch-craftsman-marine-9

17.

илюминатор craftsman marine крупным планом

18.

hatch-craftsman-marine-7

19. На задрайках есть замки- типа чтобы снаружи нельзя было закрыть. Замки- очень жиденькие и стремненькие- впечатление такое- что сломаются они после первого же нажатия.

hatch-craftsman-marine-6

20.

hatch-craftsman-marine-5

21.

hatch-craftsman-marine-4

22. вид снаружи

палубный люк craftsman marine в открытом виде

23. вид изнутри

hatch-craftsman-marine-2

Плюсы- добротное качество, низкая стоимость. Минус- фиговые замки на задрайках.



Иллюминатор модели 715SS фирмы New Found Metals

Ссылка на производителя: http://www.newfoundmetals.com/

Сварной иллюминатор из нержавейки, с открывающейся рамой на 4х задрайках. Делается в США, судя по виду- достаточно кустарно- тоесть все аккуратненько, но видно что это ручная обработка. Цена 17 с копейками тысяч рублей в России. На вид смотрятся очень и очень неплохо, если бы не один момент- основная часть- та, которая крепится к корпусу корабля сварена из двух полос нержавейки не сплошным швом и даже не на прихватках, а точечками в 12ти  местах. Ну и сверху все залито прозрачной смолой.

24. общий вид.

иллюминатор new found metals  715SS

25.

porthole-nfm-02

26.

porthole-nfm-715SS

27. Задрайки и моя рука для масштаба

porthole-nfm-04

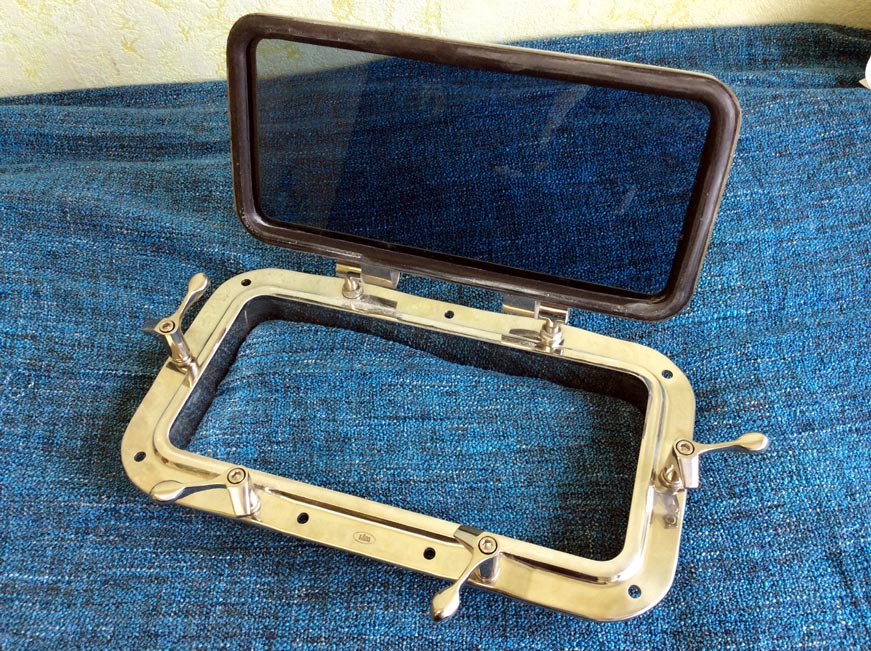

28.

иллюминатор -nfm 715SS

29.

porthole-nfm-06

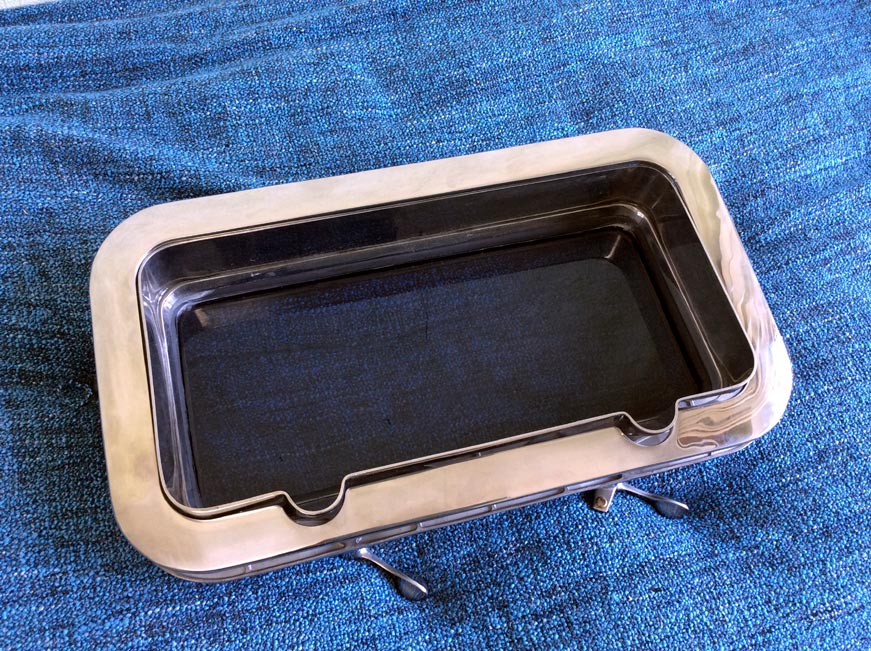

30. Внешняя рамка:

porthole-nfm-07

31. А вот как раз те самые сварные точки, которыми скреплены части иллюминатора- две сбоку, четыре снизу- итого 12. Хотя, возможно это и имеет право н жизнь- вроде как коробчатая часть с полукруглыми  шпигатами (водоотливами) не несет нагрузки и является лишь декором и водоотливом.. Хотя герметичность двух соприкасающихся железок, обеспеченная заливкой смолой, а не сваркой- это както очень фигово:

porthole-nfm-08

32. Судя по конструкции предназанчен для установки в борта толстые борта пластиковых лодок, как его ставить в стальной борт толщиной 5мм — это еще вопрос:

porthole-nfm-09

33.

porthole-nfm-10

34. Регулировка петли

porthole-nfm-11

35. Точечная сварка под слоем смолы

porthole-nfm-12

36. Еще раз регулируемая петля

porthole-nfm-13

37.

porthole-nfm-14



Палубный люк Windowtech 600×600

Вообще неизвестный китайский товар, куплен у тех же людей, у кого куплен вышеописанный иллюминатор, чисто по устной рекомендации. Не уверен, что стоило это делать) Сайт производителя в Китае: http://www.qq14.cn/product-1103469.html

38.

hatch-windowtech-01

39.

hatch-windowtech-02

40.

hatch-windowtech-03

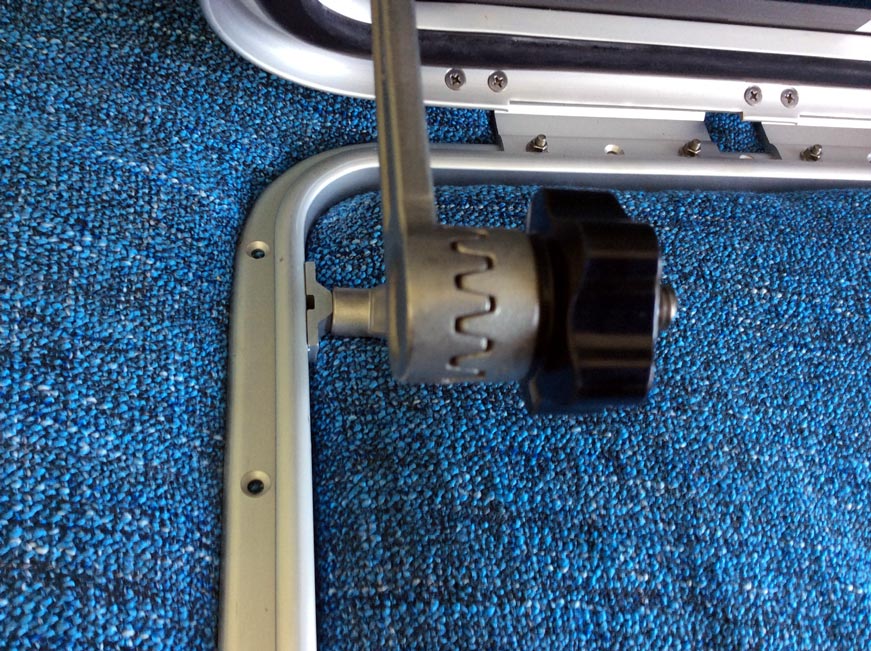

41.

hatch-windowtech-04

42.

hatch-windowtech-05

43.

hatch-windowtech-06

44.

hatch-windowtech-07

45.

hatch-windowtech-08

46.

hatch-windowtech-09

47.

hatch-windowtech-10

48.

hatch-windowtech-11

49. Порекламирую товарищей из ООО «Судовое снабжение», город Ангарск Иркутской области )))

hatch-windowtech-12
