Зачищать швы или незачищать — вот в чём вопрос))

Май 31, 2014 by Max - Комментариев нет


Вопрос- зачищать или незачищать сварочные швы меня волнует давно.  Если зачищать- борт выглядит красивше чисто эстетически и краска в месте шва будет более долговечной, т.к. нет механической неоднородности. Н0 при этом есть страшные сомнения насчет уменьшения прочности- вдруг  срезав «лишний» металл я разупрочню конструкцию?  Чтобы сомнения развеять поставили эксперимент.

Были сварены из 4х кусочков стальной (ст3пс)  полосы  толщиной 3мм встык два образца. Сварка велась с выводными пластинами и нессиметричной разделкой кромок (изначально была сделана глубокая V-образная разделка, совершен провар и потом по месту болгаркой с отрезным диском разделывалась другая сторона и проваривалась.

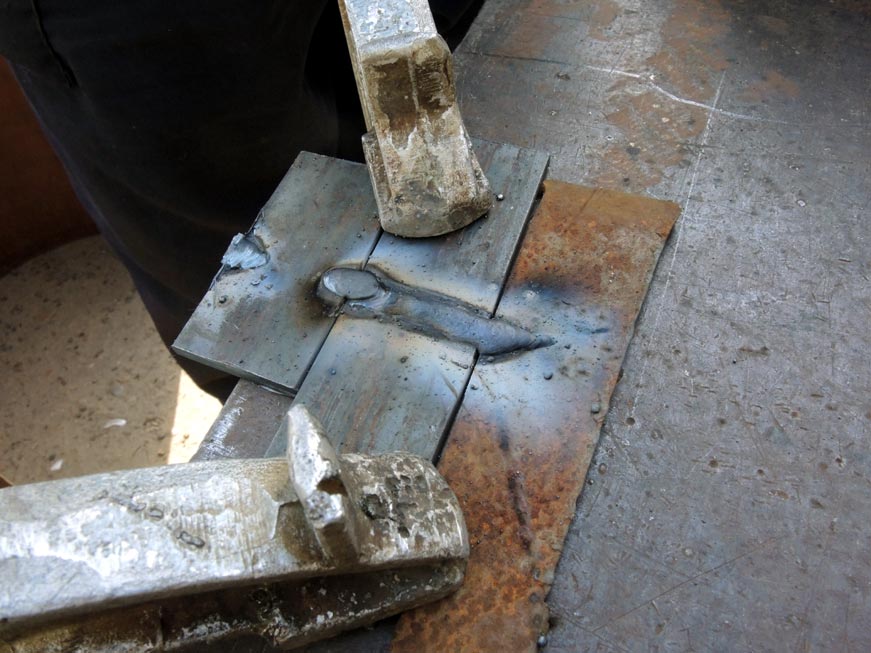

1. Свариваем «лицевую» сторону с глубокой разделкой:

steel-test-01

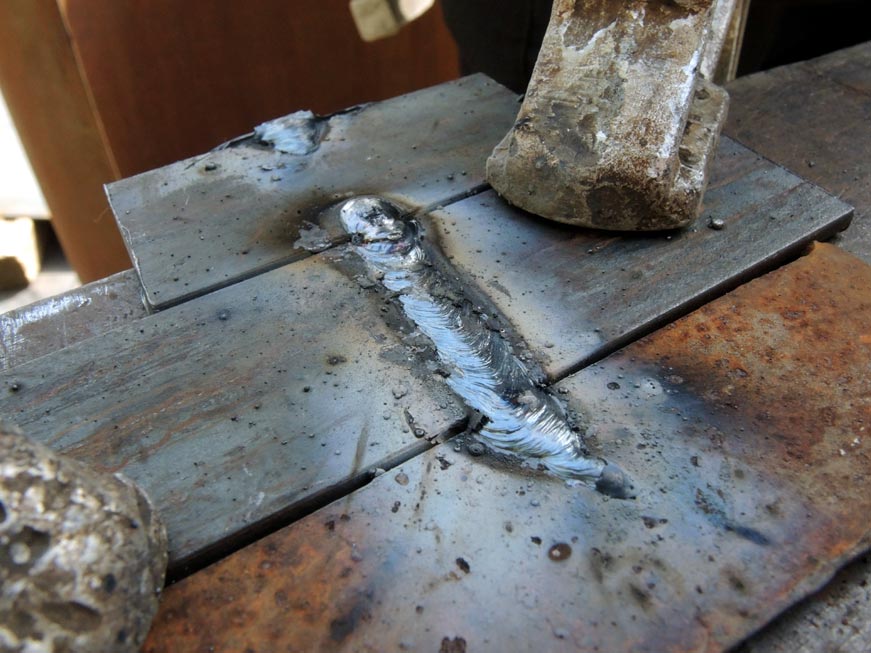

2.

steel-test-02

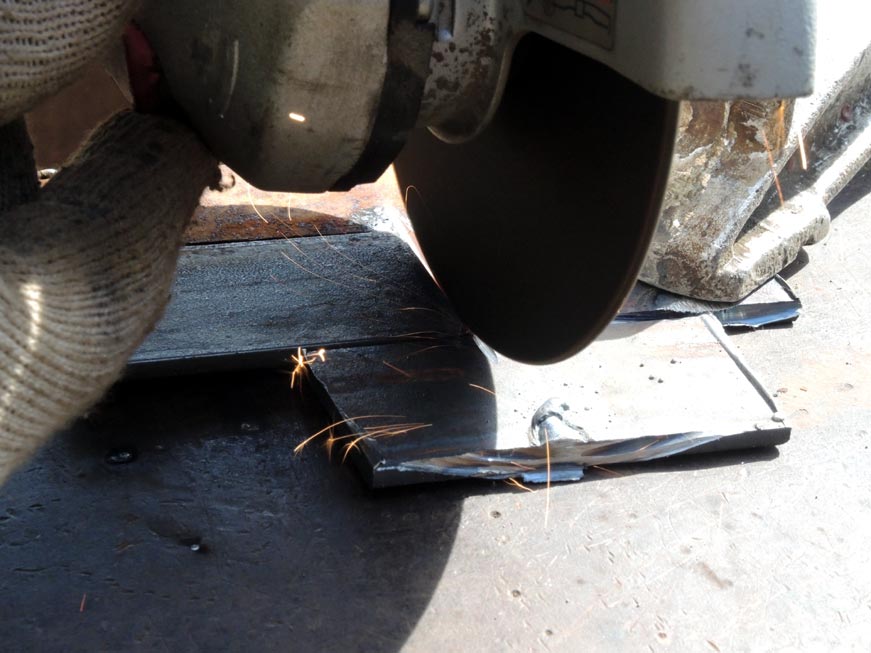

3. на «изнанке» по месту делаем разделку шва болгаркой:

steel-test-03

и провариваем изнанку.



4. На одном из образцов зачищаем шов в ноль:

steel-test-04

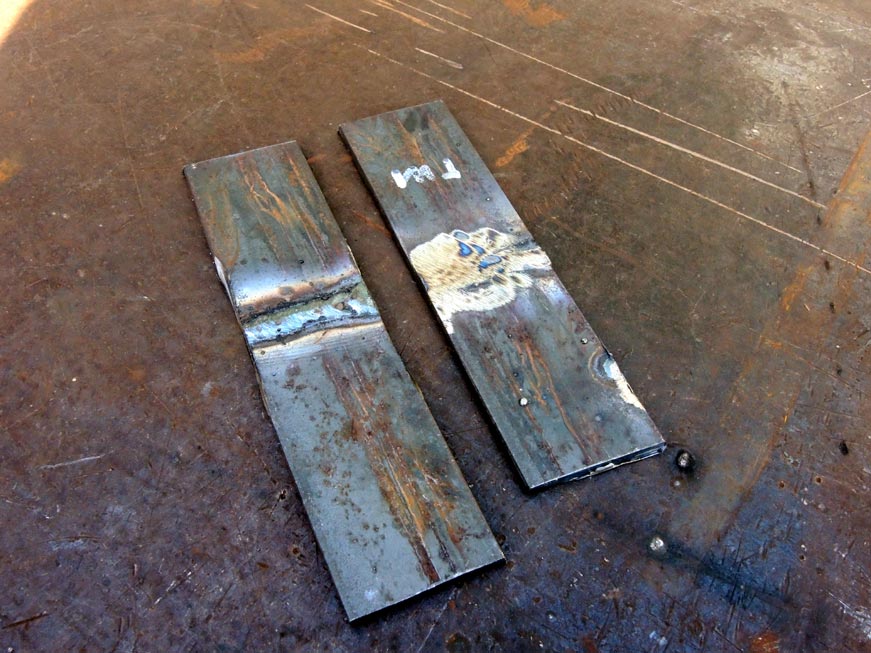

5. Имеем два образца: с так называемым «усилением» шва (т.е. незачищенный) и с зачищенным швом:

steel-test-05

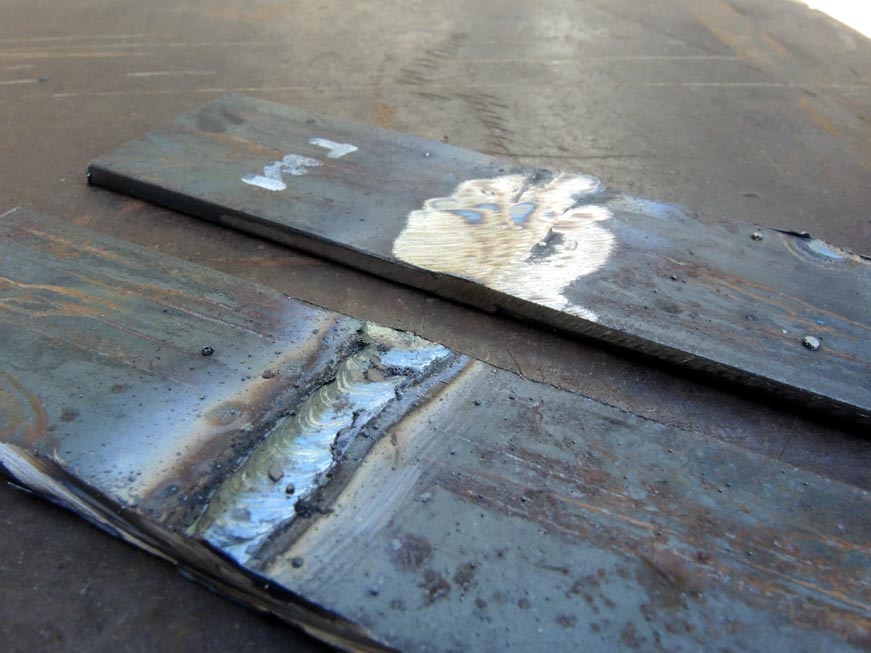

6.

steel-test-06

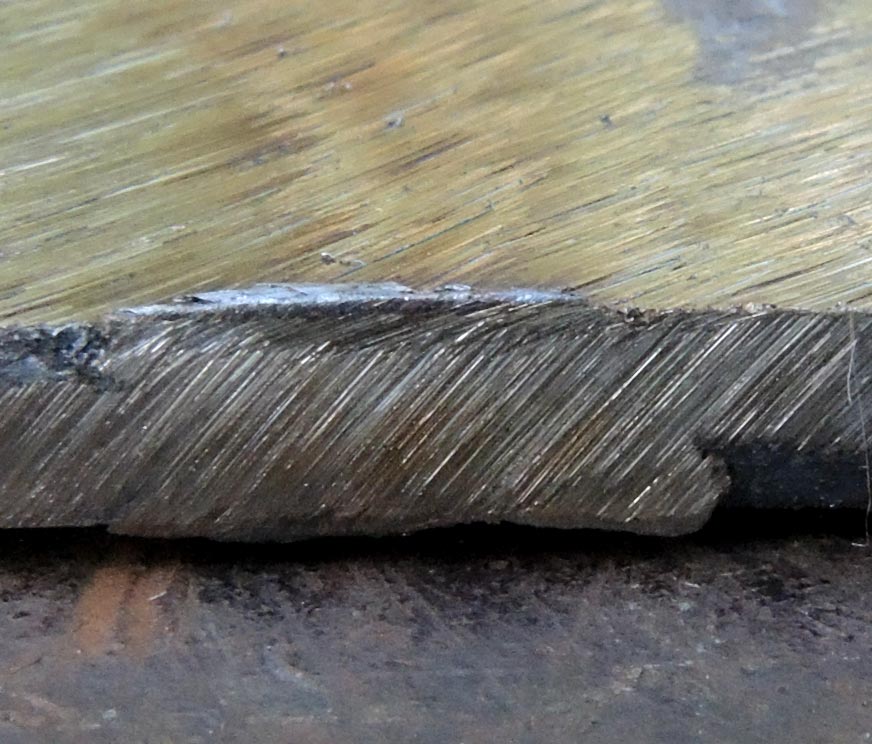

7. Зачищенный:

steel-test-07

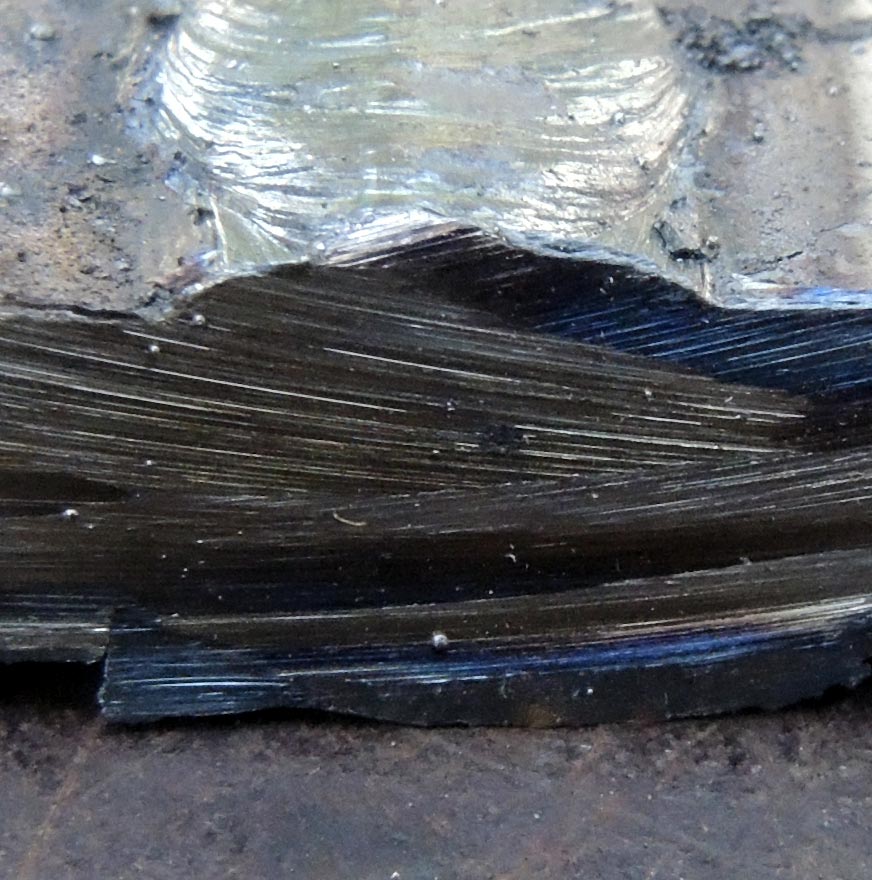

8. Незачищенный- в месте шва явно видно утолщение за счет наплавленного металла:

steel-test-08

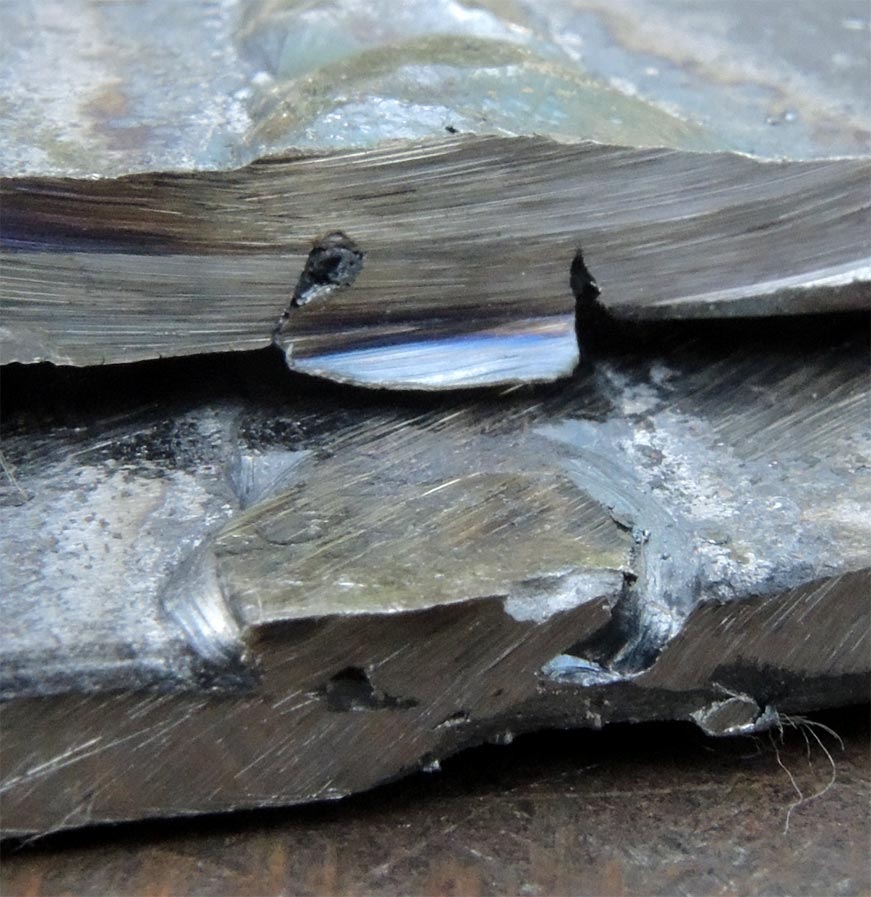

9. другая сторона окончания шва не такая хорошая получилась- выводная пластина не очень плотно прилегала, поэтому тут подрезы, причем нефиговые. Была мысль что по ним и начнет все ломаться:

steel-test-09

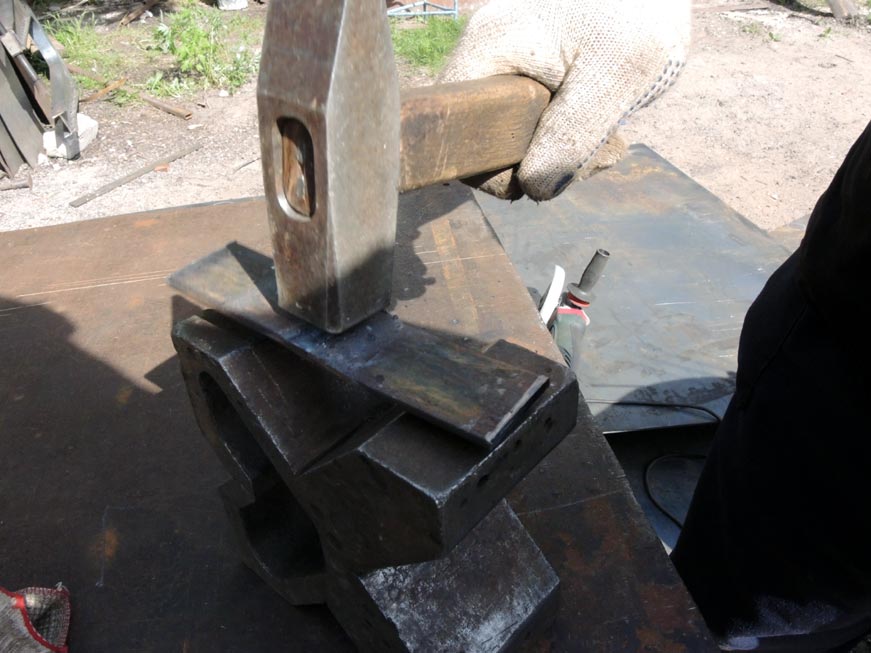

10. Начинаем испытывать — гнем в месте шва туда сюда — три удара молотком «туда», потом три «сюда», сначала одну полосу, потом другую- поочереди, в ожидании того, какая первая сломается:

steel-test-10

Раз 30 эти «туда-сюда» были сделаны, потом уши начало закладывать от ударов и рука отсыхать — а полосам пофиг.

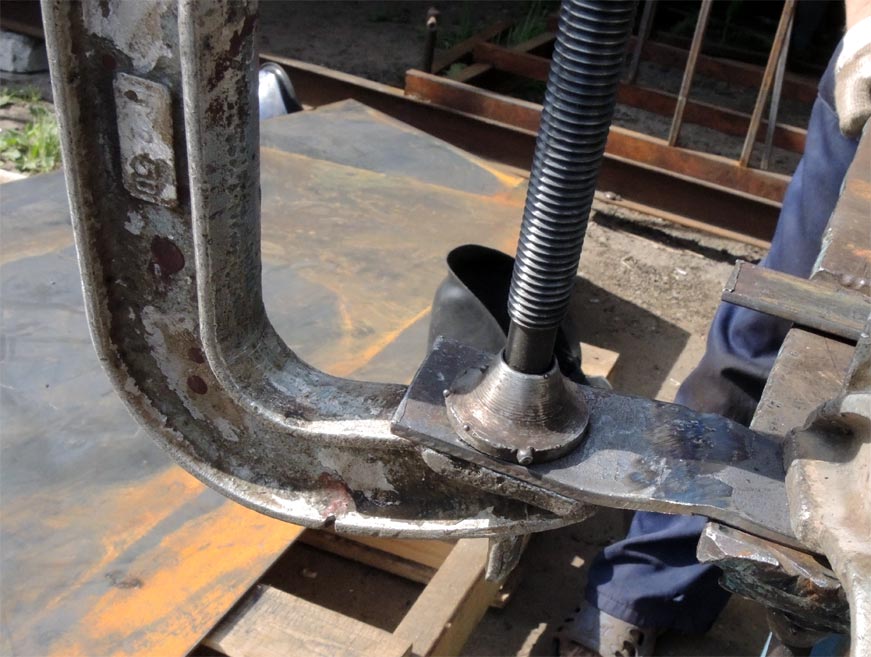

11. Тогда я примотал полоску с зачищенным швом струбциной к столу и стал ее сгибать — разгибать руками- раз 7-8 смог, потом уже сил небыло — полоске вообще пофиг:

steel-test-11

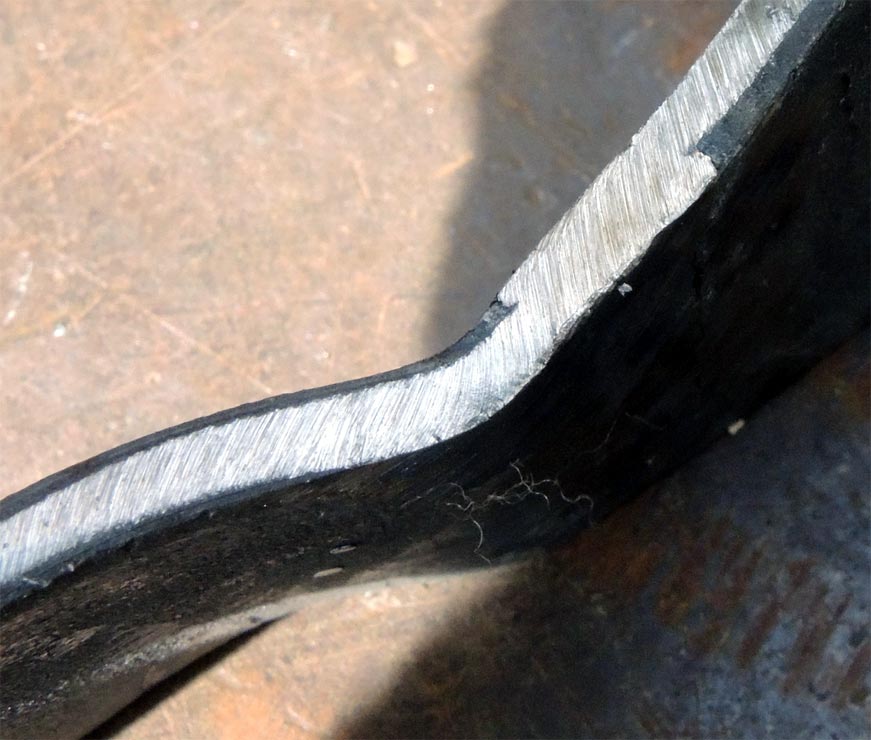

12. После мучений:

steel-test-12

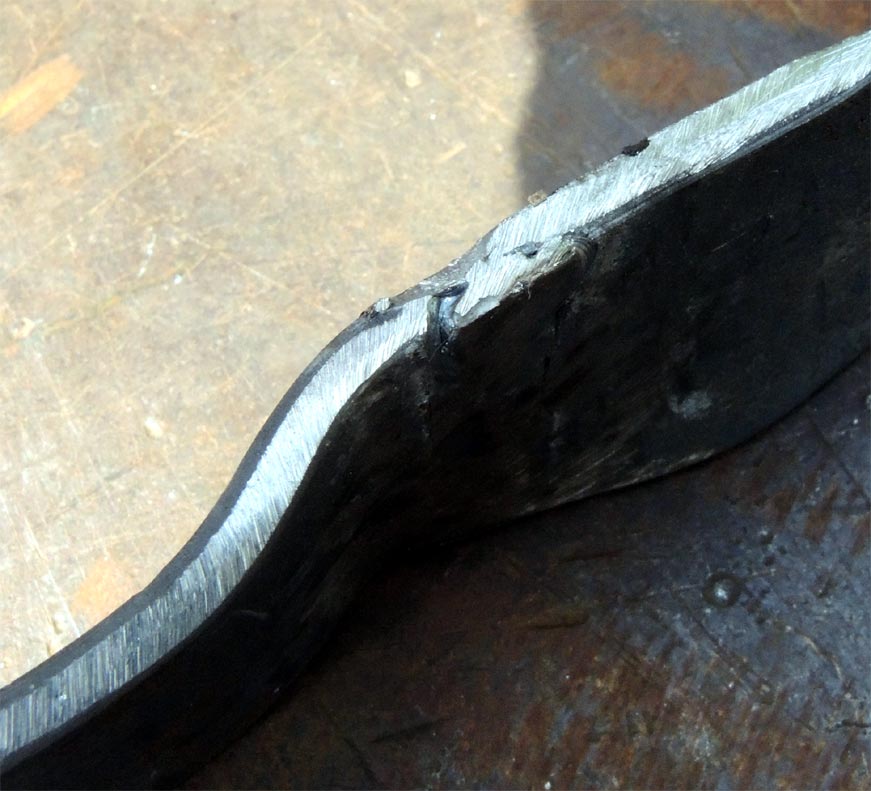

13. изменений необнаружено. Рентгеном правда не просвечивали))

steel-test-13



Вывод- швы можно шлифовать. Но все равно стрёмно- вдруг я конструкцию ослаблю))))
