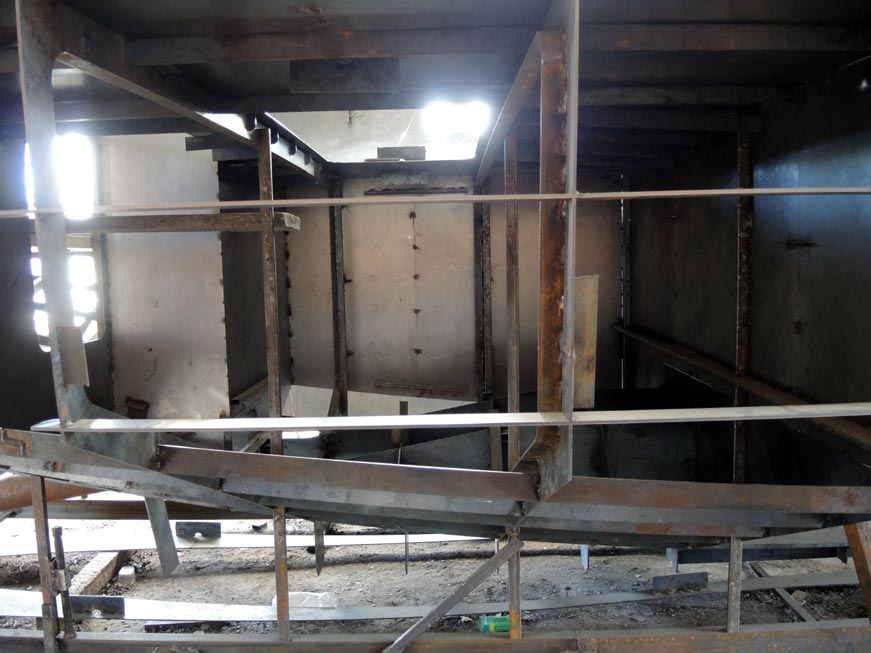

Фото машинного отделения

Май 20, 2014 by Max - 1 комментарий


mo1

Просили выложить фото машинного отделения. В общемто на фотках врятли чтото понятное- камера не передает. Но темнеменее. На фото выше вид с правого борта- справа нос, слева корма.

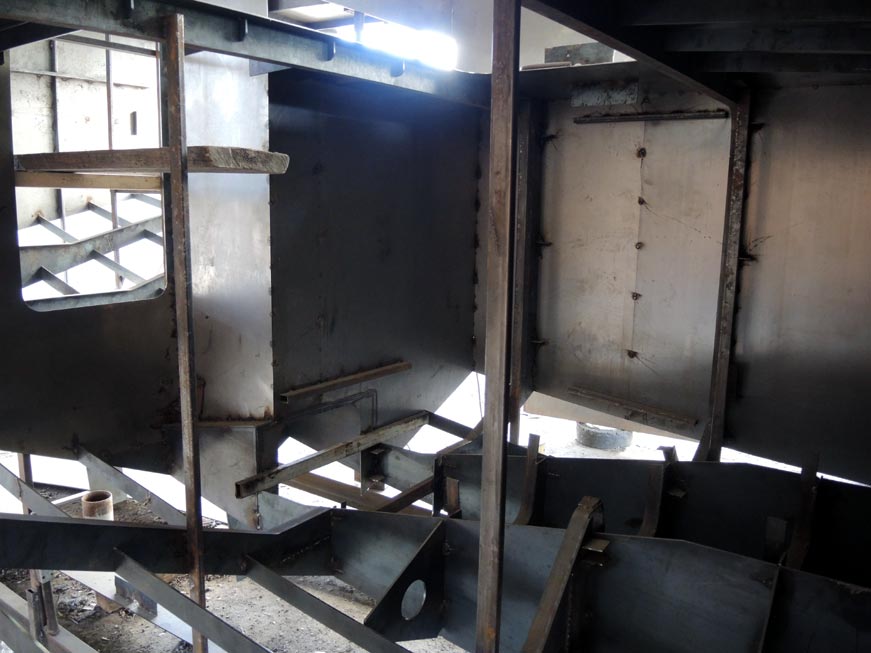

2. вид спереди справа назад влево. Сверху- люк для двигателя, слева- вход в моторный отсек:

mo2

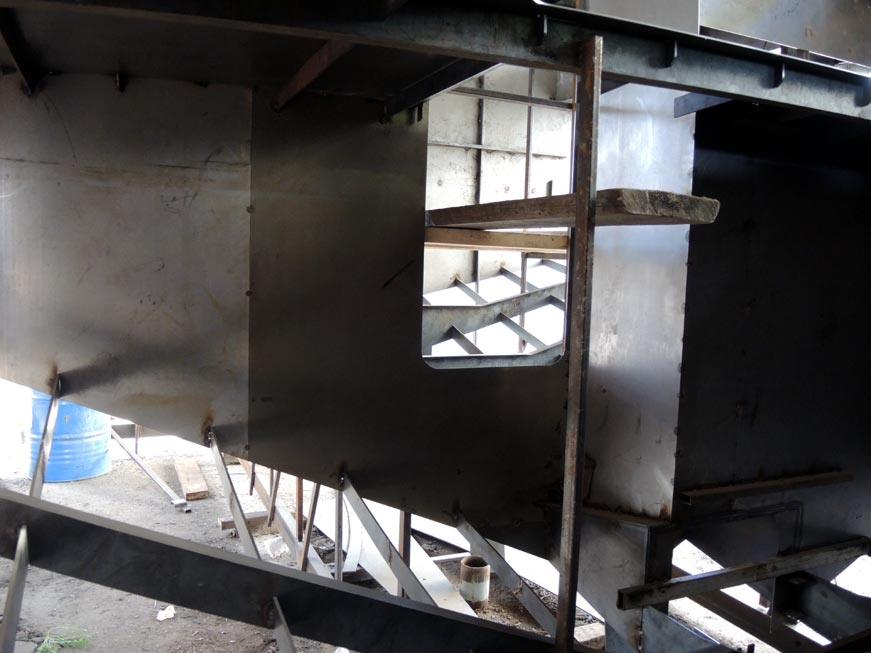

3.

mo3

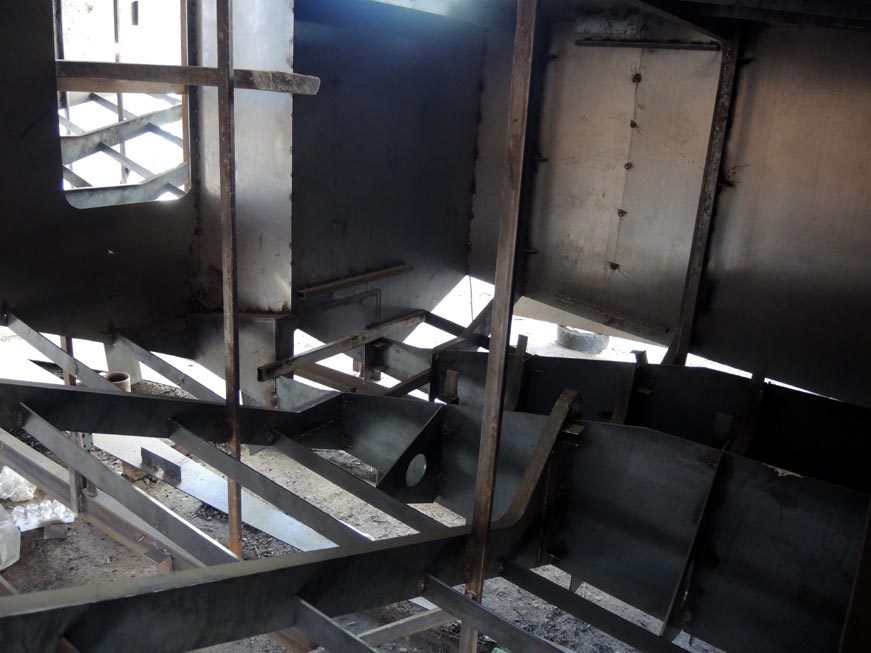

4. Справа спереди в корму и влево. На снимке вся правая часть- это переборка между МО и другим помещением. Т.е. по левому борту МО не доходит до края лодки:

mo4

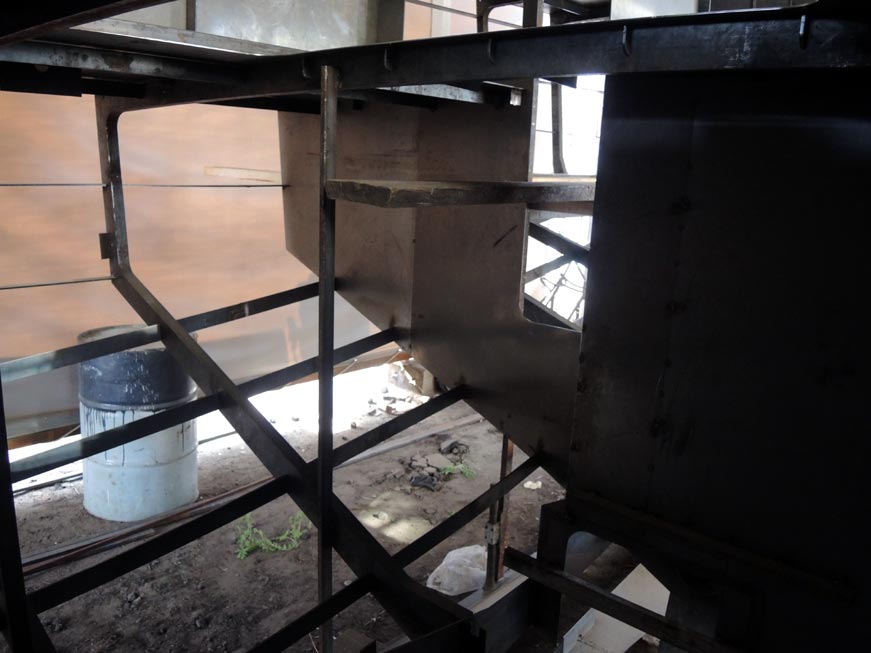

5. Вид спереди справа в корму и влево. С левого борта МО доходит до самого края лодки.

mo5

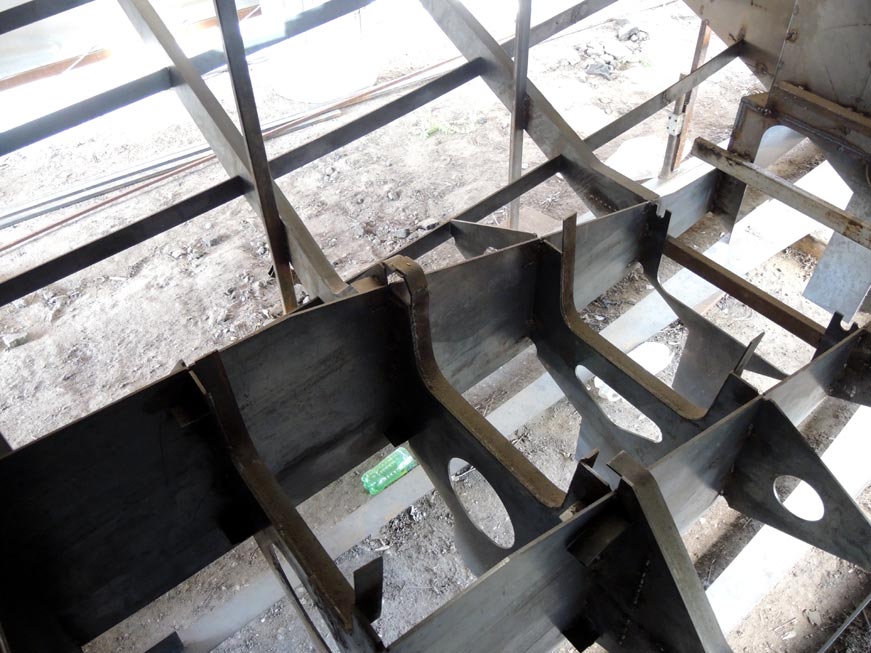

6. Фундамент, спроектированный специально под китайский  судовой дизель TDME 4105C:

mo6

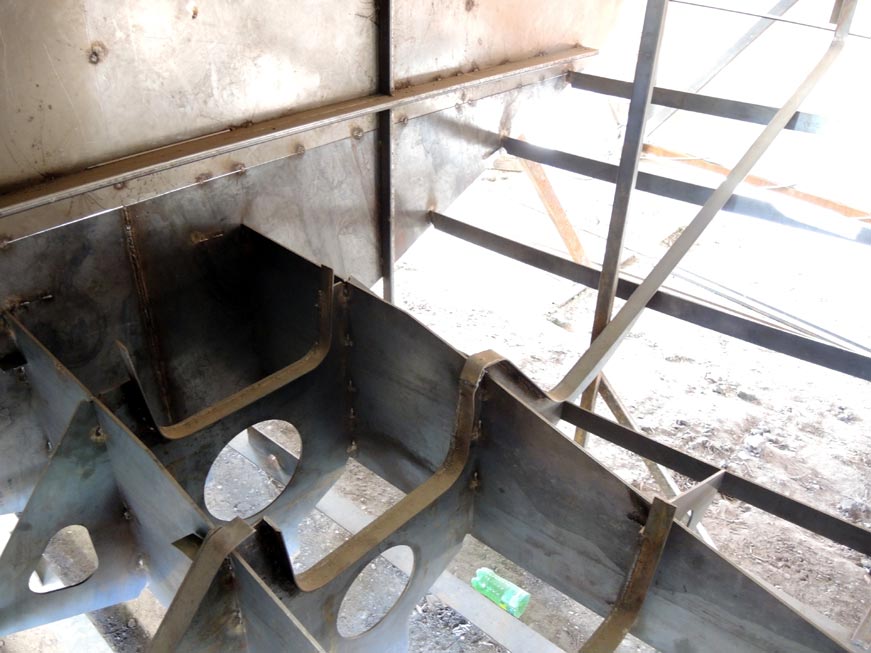

7.

mo7

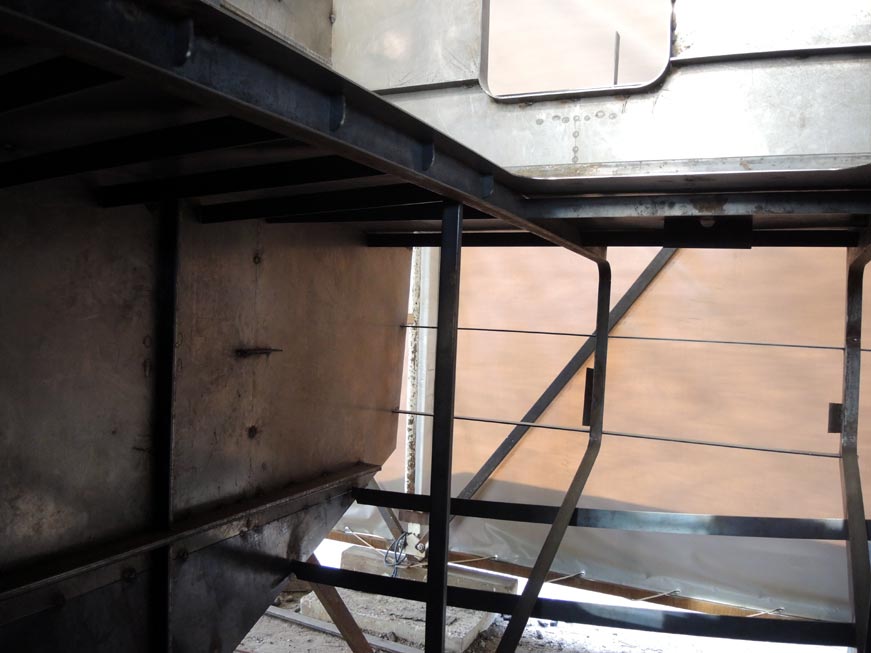

8. Вид с левого борта на правый (слева на снимке нос, справа корма). Над моей головой люк в МО, вверху по центру- стена рубки с дверью:

mo8

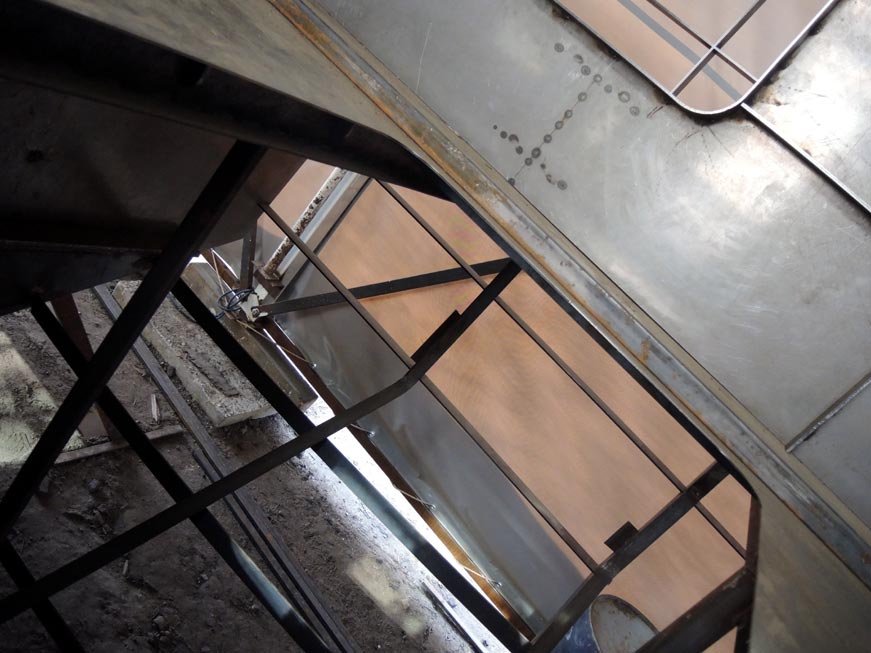

9. Вид из рубки вниз через люк:

mo9
